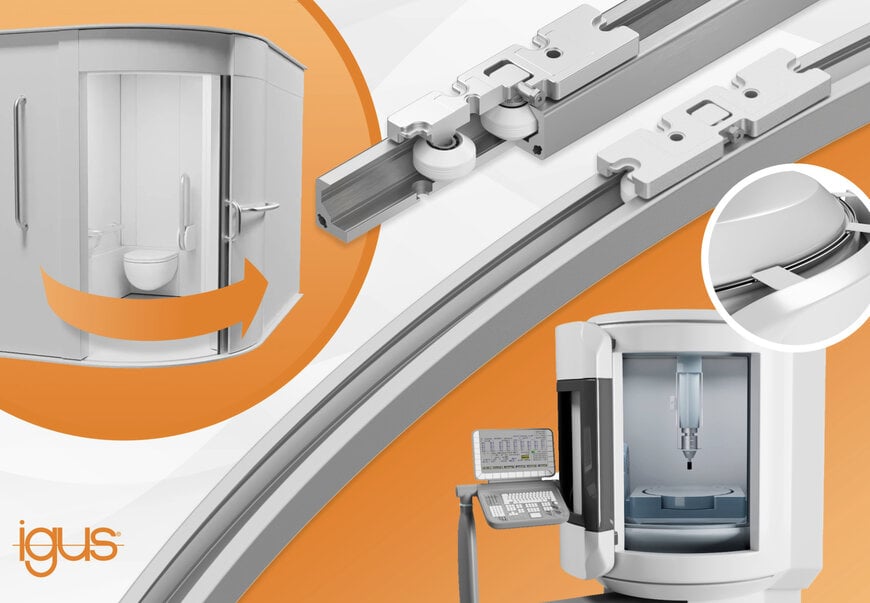

Guida a Rulli Senza Lubrificazione igus drylin C

La movimentazione manuale o debolmente motorizzata di porte e pannelli richiede sistemi in grado di operare con uno sforzo minimo, nel rispetto delle recenti normative sull'accessibilità come l'European Accessibility Act. Per rispondere a questa esigenza ingegneristica, igus ha sviluppato drylin C, una nuova guida a rulli in plastica ad alte prestazioni progettata per garantire uno scorrimento fluido, silenzioso e completamente esente da lubrificazione.

Contesto Ingegneristico e Sfide Operative
La progettazione di sistemi di scorrimento per porte di sicurezza, terminali self-service e cabine igieniche sui treni è spesso limitata dall'attrito e dall'usura. Le guide tradizionali utilizzano rulli metallici che richiedono la formazione di una pellicola lubrificante all'interno del profilo per funzionare correttamente. Questa dipendenza dalla lubrificazione aumenta le esigenze di manutenzione periodica e rende i sistemi vulnerabili all'accumulo di polvere e sporcizia. Inoltre, i meccanismi integrati in spazi ristretti, come quelli aeronautici o ferroviari, non possono ospitare motori di grandi dimensioni, rendendo essenziale la riduzione delle forze di azionamento per proteggere i propulsori e garantire la conformità agli standard di accessibilità universale.

Spiegazione Tecnica e Principio di Funzionamento
La soluzione tecnica alla base di drylin C risiede in un'architettura a tre rulli realizzati in plastica ad alte prestazioni, che elimina il contatto metallo-metallo. Oltre a due rulli paralleli, il sistema integra un terzo rullo regolabile tramite vite, progettato specificamente per annullare il gioco meccanico durante lo scorrimento. Il movimento rotatorio è supportato da un cuscinetto a sfere che, in sinergia con il diametro del rullo, genera un coefficiente di attrito estremamente ridotto, pari a µ = 0,05. Questa configurazione abbassa drasticamente le forze di azionamento e spostamento, consentendo di gestire carichi fino a 20 kg per carrello con un'elevata capacità di assorbimento delle vibrazioni. I profili compatti in alluminio anodizzato argento presentano una larghezza e un'altezza di installazione di 30 mm, abbinati a carrelli realizzati in pressofusione di zinco per garantire stabilità e resistenza agli urti.

Rilevanza del Prodotto e Applicazioni Industriali
L'assenza di lubrificanti rende il sistema idoneo per ambienti in cui igiene e pulizia sono critici, dall'ingegneria meccanica alla produzione di mobili e all'allestimento di interni. Una caratteristica ingegneristica distintiva di drylin C è la capacità di calandrare i profili con un raggio di curvatura a partire da 500 mm. Questa flessibilità geometrica consente l'adattamento a condizioni strutturali complesse, trovando impiego nelle porte di sicurezza delle macchine utensili, nei sistemi scorrevoli per il settore navale e nelle porte curve dei servizi igienici per persone con disabilità. Il sistema prevede componenti opzionali come fermi di fine corsa e attacchi specifici per l'integrazione progettuale su misura.

Contesto Aggiuntivo
Questa sezione dettaglia le specifiche tecniche e l'analisi comparativa non incluse nell'annuncio originale del prodotto.

Nel settore della tecnologia lineare, la transizione dai cuscinetti a ricircolo di sfere verso sistemi di scorrimento in polimeri tribologici rappresenta il nuovo standard per le applicazioni a secco. L'attrito volvente, combinato con tecnopolimeri, riduce significativamente lo stick-slip (il fenomeno di slittamento a scatti a basse velocità), garantendo un'attuazione manuale omogenea. I profili in alluminio anodizzato offrono un'eccellente resistenza alla corrosione rispetto all'acciaio non trattato, rendendo la guida adatta per ambienti marittimi o soggetti a lavaggi frequenti. L'impiego di carrelli in pressofusione di zinco bilancia la necessità di elevata resistenza meccanica con un modulo elastico superiore rispetto alle alternative interamente in plastica stampata a iniezione.

Editato da Maria Brueva, redazione Induportals – adattato da IA.
