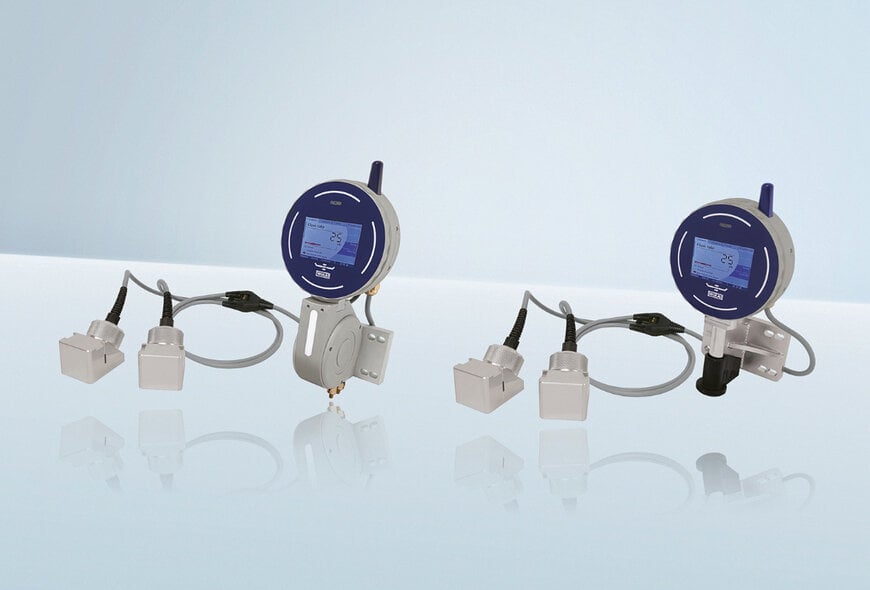

Misuratore di portata a ultrasuoni clamp-on per fluidi complessi

WIKA ha sviluppato un nuovo misuratore di portata a ultrasuoni clamp-on progettato per la misurazione non invasiva di fluidi di processo difficili, inclusi liquidi corrosivi, abrasivi e altamente viscosi. Il sistema è destinato ad applicazioni industriali che richiedono monitoraggio continuo della portata senza interventi diretti sulle tubazioni.

Misurazione non invasiva tramite tecnologia a ultrasuoni
Il modello FLC-CS4 della serie ClampSonic™ utilizza la tecnologia a ultrasuoni per misurare la portata in entrambe le direzioni dall’esterno della tubazione. La configurazione clamp-on elimina la necessità di intervenire fisicamente sulla linea di processo, riducendo i tempi di installazione ed evitando interruzioni operative.

I trasduttori sfruttano le proprietà di propagazione delle onde ultrasoniche per monitorare fluidi complessi con elevata precisione su un ampio campo di misura. La tecnologia è progettata per applicazioni in cui i misuratori convenzionali possono essere influenzati da abrasione, corrosione o elevata viscosità del fluido.

Monitoraggio multiparametrico per processi industriali
Oltre alla misurazione della portata, il sistema può registrare parametri aggiuntivi come temperatura, densità, concentrazione e potenza termica. Questa capacità trasforma lo strumento in una piattaforma multiparametrica per applicazioni di monitoraggio dei processi e gestione energetica.

La combinazione di più variabili di processo in un unico sistema facilita l’integrazione in ambienti di digital supply chain e automazione industriale, in particolare nei progetti di retrofit e nelle attività di ispezione puntuale.

Integrazione nei settori industriali e infrastrutturali
Il misuratore di portata è progettato per applicazioni nei settori minerario, della produzione cartaria, alimentare e delle bevande, HVAC e infrastrutture idriche e di trattamento delle acque reflue. In questi settori, la possibilità di installare il sistema senza modificare la tubazione è particolarmente rilevante per ridurre i tempi di fermo.

La misurazione bidirezionale consente inoltre di monitorare processi dinamici e circuiti di ricircolo nelle applicazioni termiche e idrauliche.

Configurazione remota e monitoraggio in tempo reale
Il sistema integra connettività Wi-Fi per la configurazione remota o locale tramite un’interfaccia utente intuitiva. Attraverso la WIKA WebApp, gli operatori possono monitorare dati di misura e parametri di processo in tempo reale.

L’interfaccia grafica visualizza simultaneamente i parametri associati a due portate, insieme a informazioni dettagliate sullo stato della misurazione. Le funzioni diagnostiche mostrano forme d’onda, parametri di installazione e dati operativi per il monitoraggio continuo del processo.

Il dispositivo elimina i pulsanti fisici e utilizza controlli touch e gestuali. Inoltre, integra un display IPS LC a colori ad alta risoluzione, ottimizzato per garantire leggibilità anche in presenza di luce solare diretta.

Versioni wireless e da campo per integrazione PLC
Il misuratore di portata è disponibile in una versione wireless e in una versione da campo. Entrambe le configurazioni includono un’unità elettronica e almeno una coppia di trasduttori ultrasonici.

La versione da campo integra inoltre un modulo di alimentazione e comunicazione progettato per l’integrazione in ecosistemi PLC. Questa architettura consente alimentazione isolata e comunicazione affidabile in ambienti industriali distribuiti.

Contesto aggiuntivo: specifiche tecniche e benchmarking competitivo non inclusi nell’annuncio originale
Nel segmento dei misuratori di portata a ultrasuoni clamp-on, produttori come Siemens, Emerson e FLEXIM offrono soluzioni comparabili per la misurazione non invasiva di fluidi industriali. I principali parametri di confronto includono precisione di misura, compatibilità con fluidi complessi, gamma di diametri delle tubazioni, capacità multiparametrica e opzioni di connettività industriale.

I sistemi a ultrasuoni clamp-on vengono utilizzati sempre più frequentemente nei progetti di retrofit poiché consentono di implementare il monitoraggio della portata senza interrompere i processi né modificare le infrastrutture esistenti. Nelle applicazioni industriali complesse, le capacità diagnostiche in tempo reale e l’integrazione con sistemi PLC rappresentano fattori chiave per la manutenzione predittiva e l’ottimizzazione operativa.

La soluzione presentata si distingue principalmente per la combinazione di misurazione multiparametrica, connettività Wi-Fi integrata, controllo touch senza pulsanti fisici e compatibilità con applicazioni che coinvolgono fluidi corrosivi, abrasivi e altamente viscosi in ambienti industriali e infrastrutture critiche.
