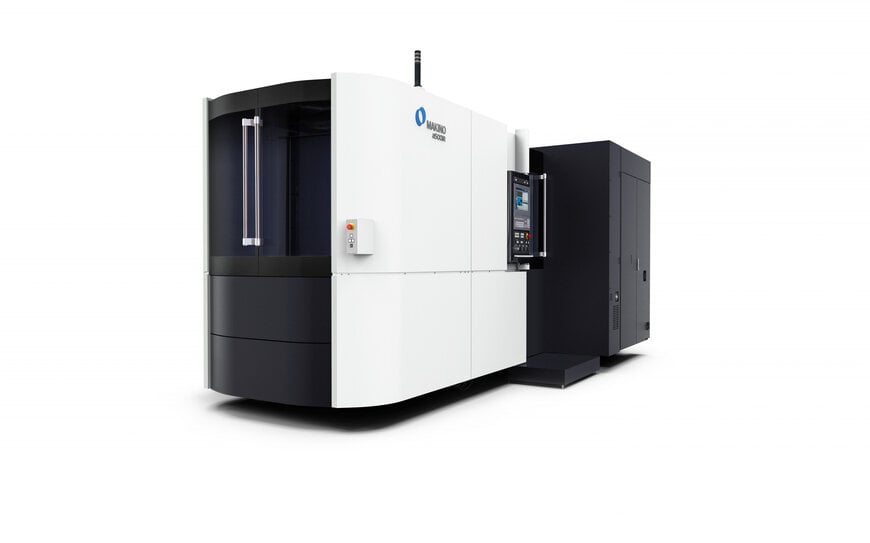

Ridefinire precisione, potenza e produttività: Makino a500iR

Makino a500iR presentada en EMO 2025, con mandrino 60 kW 24 000 rpm, reduce ciclos en aerostructuras de aluminio y aplicaciones exigentes de semiconductores.

  www.makino.com

Kirchheim unter Teck, Germania
Alla EMO 2025 di Hannover lo scorso settembre è stata presentata la Makino a500iR, equipaggiata con un nuovissimo mandrino da 60 kW a 24.000 giri/min. Questo mandrino garantisce tempi di cicloestremamente ridotti nella lavorazione di aerostrutture in alluminio e nelle applicazioni più complesse nel settore dei semiconduttori.

Progettata per precisione, velocità e affidabilità
Questa recente aggiunta alla gamma di centri di lavoro orizzontali Makino è stata progettata per soddisfare le crescenti esigenze di lavorazione simultanea 5 assi ad alte prestazioni. Progettata per offrire precisione, velocità e comprovata affidabilità, questa macchina all'avanguardia combina una progettazione robusta con funzioni intelligenti per offrire risultati eccezionali su un'ampia gamma di materiali e applicazioni.

La a500iR è stata sviluppata per la lavorazione ultraefficiente di componenti complessi di piccole e medie dimensioni, in particolare per applicazioni nel settore aerospaziale. Accetta pallet da 500 x 500 mm e offre corse degli assi di 900 mm (X), 750 mm (Y) e 800 mm (Z). L'eccezionale lavorabilità della macchina è dovuta, tra l'altro, alla sua capacità di sottosquadro con rotazione di 290° (da -110° a +180°) sull'asse B e rotazione continua di 360° sull'asse C.

Caratteristiche eccezionali

• Prestazioni di taglio superiori: le opzioni del mandrino soddisfano un'ampia gamma di esigenze di lavorazione, garantendo prestazioni di taglio superiori per un'ampia gamma di applicazioni:
   o Mandrino standard: 14.000 giri/min, interfaccia HSK-A63, potenza motore 63/30 kW (S3 15%ED/S1), coppia 303/120 Nm (S3 15%ED/S1).
   o Mandrini opzionali: 24.000 giri/min con interfaccia HSK-A63 e potenza motore 60 kW.

• Capacità di lavorazione: la a500iR consente una lavorazione a 5 assi stabile e ad alta velocità:
   o Asse B: rotazione da -110° a +180°; asse C: rotazione continua di 360°
   o Velocità di avanzamento rapido fino a 60.000 mm/min (lineare), 16.000 gradi al minuto (asse B) e 36.000 gradi al minuto (asse C)
   o Dimensioni massime del pezzo:  900 mm, altezza 600 mm e fino a 400 kg

• Gestione dei trucioli e del refrigerante: La a500iR è dotata di un efficiente sistema di gestione dei trucioli e del refrigerante con una vasca centrale per l'evacuazione dei trucioli, più sistemi di raffreddamento (attraverso il mandrino, ugelli, cascata in area di lavoro e asse C) e una funzione di interruzione GI per impedire l'avvolgimento dei trucioli e l'usura degli utensili durante la lavorazione dei fori.

• Gestione degli utensili: La a500iR vanta funzionalità avanzate per la gestione degli utensili, quali:
   o Cambio utensile automatico (ATC) standard ad anello da 90 utensili e ATC opzionale a matrice fino a 313 utensili
   o Sensore di rilevamento utensile rotto (BTS) tramite telecamera
   o Sistema di recupero del refrigerante per evitare un eccesso di refrigerante durante i cambi utensile

• Lavorabilità ergonomica: Progettata per facilità d'uso ed efficiente lavorabilità ergonomica, la a500iR è dotata di una configurazione orizzontale con pallet a presa verticale, facile accesso per carico e scarico (altezza pallet 1.100 mm) e bloccaggio pallet idraulico/pneumatico passante nelle operazioni automatizzate.

• Specifiche: La a500iR ha un ingombro di 3.540 x 5.981 mm, è alto 2.989 mm, pesa 16.000 kg e può essere dotata opzionalmente di collettori di nebbia d’olio, controllo della temperatura del refrigerante, compensazione utensile 3D e altre utili funzioni.

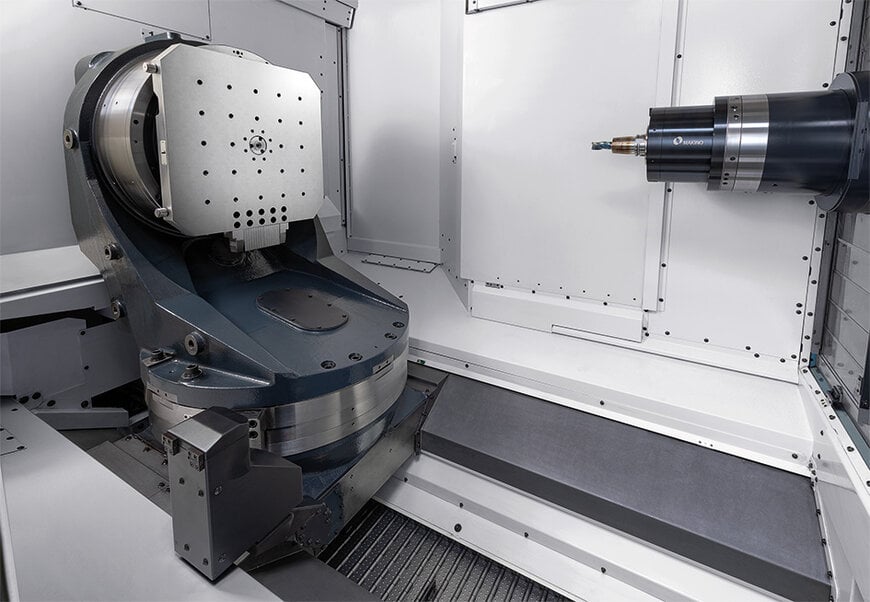

a500iR_1

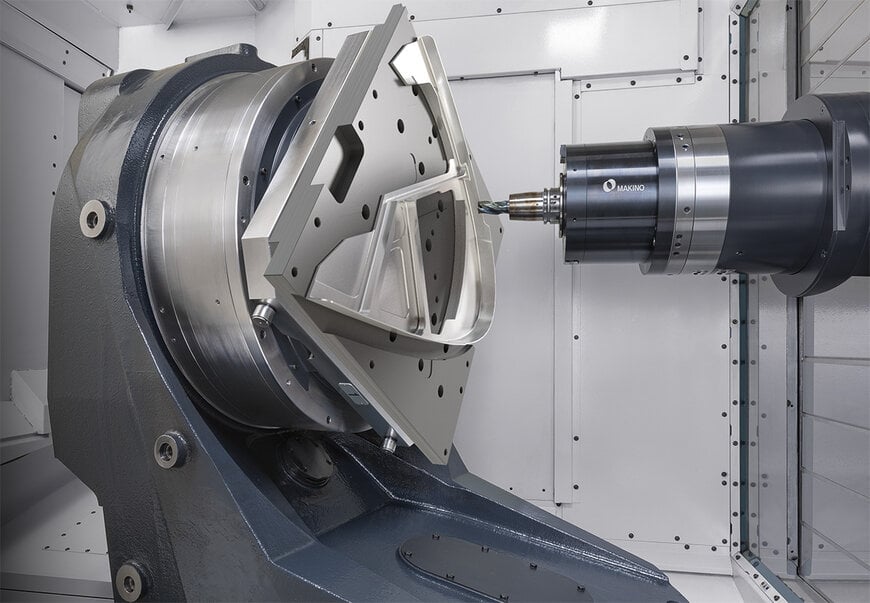

a500iR_2
