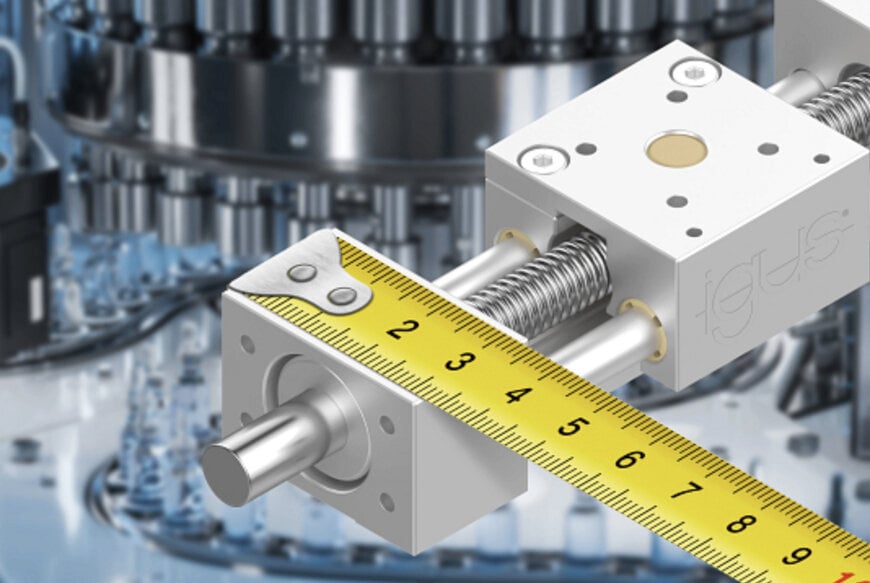

Modulo lineare compatto e privo di lubrificazione per applicazioni di automazione igienica

Le esigenze della tecnologia lineare nella tecnologia medicale e nell’automazione di laboratorio sono in costante aumento: i sistemi devono essere compatti, garantire lunghe corse con elevata precisione e rispettare rigorosi requisiti igienici. Con il nuovo drylin SLW-0620-Ds08, igus risponde a queste necessità con un modulo lineare in miniatura a vite, capace di corse fino a 300 mm e di funzionare completamente senza lubrificanti.

Rilevanza per tecnologia medicale e automazione di laboratorio
In numerosi sistemi di laboratorio e diagnostica, come le unità automatizzate di pipettaggio o di movimentazione dei campioni, i moduli lineari tradizionali mostrano limiti evidenti. Diametri ridotti delle viti possono generare vibrazioni su corse più lunghe, mentre i grassi di lubrificazione rappresentano un potenziale rischio di contaminazione. Il nuovo modulo è stato sviluppato specificamente per questi contesti applicativi e consente un’integrazione salvaspazio anche in condizioni di ingombro ridotto.

Con un’altezza di soli 22 mm e una larghezza di 32 mm, il modulo è adatto a soluzioni di automazione compatte senza compromettere dinamica e precisione. Si rivolge in particolare a robot di laboratorio, strumenti di analisi medicale e ambienti di automazione con elevati requisiti igienici.

Concetto tecnico e prestazioni
Il drylin SLW-0620-Ds08 utilizza una vite dryspin a passo ripido, con un avanzamento di 40 mm per giro. Questa configurazione consente velocità di traslazione fino a 200 mm/s, mantenendo al contempo un funzionamento fluido. Il diametro della vite di 8 mm aumenta la rigidità e riduce le vibrazioni anche su corse più lunghe.

La capacità di carico assiale massima è di 50 N, mentre quella radiale raggiunge i 200 N. Nei test di durata interni, il modulo ha raggiunto una vita utile di 877.000 doppi cicli con un carico di 30 N, rendendolo idoneo per applicazioni di posizionamento ripetitive in processi di automazione continui.

Costruzione priva di lubrificazione e requisiti normativi
Un elemento chiave del modulo è il funzionamento completamente a secco. Il carrello scorre su una guida in alluminio mediante cuscinetti a strisciamento in polimeri ad alte prestazioni. I lubrificanti solidi integrati nel materiale consentono un funzionamento a secco a bassa usura e riducono il rischio di contaminazione tipico dei sistemi con cuscinetti metallici lubrificati.

Viene utilizzato il materiale iglidur JPF, privo di PTFE e testato per la conformità PFAS. Questo supporta il rispetto delle normative attuali e future, in particolare nei settori medicale e analitico.

Inquadramento e prospettive applicative
Grazie alla combinazione di design compatto, corse lunghe, funzionamento senza lubrificazione e materiali conformi ai requisiti PFAS, il drylin SLW-0620-Ds08 si posiziona come soluzione specializzata per applicazioni di automazione con elevati requisiti igienici. Colma il divario tra la tecnologia lineare in miniatura e i moduli di dimensioni maggiori, che richiedono spazi significativamente superiori per corse comparabili.

Il modulo è disponibile in versione anodizzata argento o nera e si integra nel sistema modulare drylin, ampliando le possibilità di progettazione di soluzioni di movimento lineare per la tecnologia medicale e l’automazione di laboratorio.
