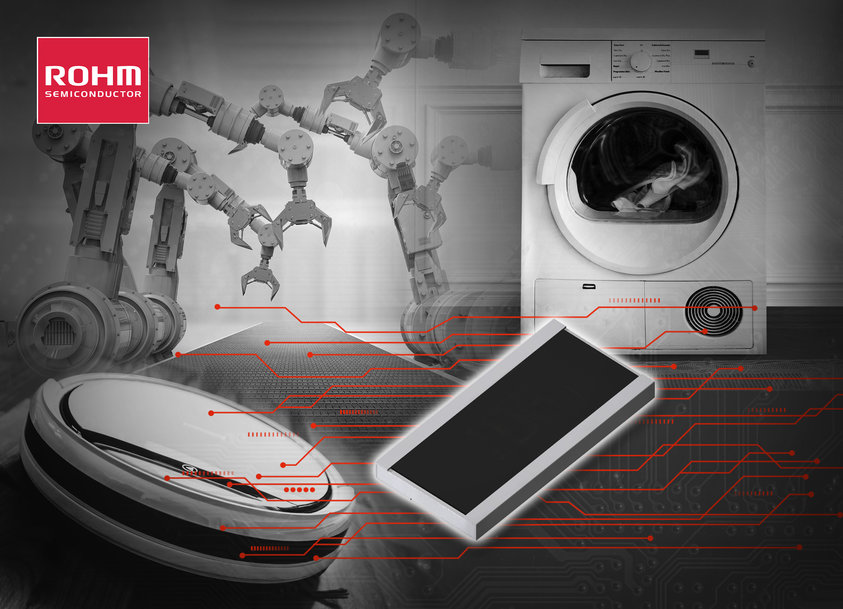

Nuovi resistori di shunt a film spesso di ROHM: caratterizzati dalla potenza nominale di 4 W, ai vertici del settore

ROHM ha sviluppato i resistori di shunt a film spesso LTR100L, ottimizzati per le applicazioni industriali e di consumo. Spesso utilizzati per rilevare la corrente nei circuiti di protezione della batteria e nei circuiti di pilotaggio del motore, i resistori di shunt richiedono maggiore precisione per migliorare l'affidabilità e garantire elevata efficienza di funzionamento.

Nuovi resistori di shunt a film spesso di ROHM: caratterizzati dalla potenza nominale di 4 W, ai vertici del settore

Nuovi resistori di shunt a film spesso di ROHM: caratterizzati dalla potenza nominale di 4 W, ai vertici del settore.

Negli ultimi anni si è dato sempre più risalto ai risparmi energetici nei settori industriale e di consumo, intervenendo in particolare sulla riduzione del consumo di potenza in fase di pilotaggio con il ricorso a inverter per motori. Al tempo stesso, l'importanza dei circuiti di protezione in questi ambiti cresce di pari passo all'incremento di potenza delle applicazioni.

ROHM si è concentrata sull'espansione della sua considerevole linea, esprimendo negli ultimi tempi la serie GMR320 di resistori di shunt ad elemento metallico, lanciata a febbraio 2021. I dispositivi presentano una potenza nominale garantita più alta, che tocca i 10 W. Ad aprile 2018 ROHM ha avviato la produzione della serie LTR50 di resistori di shunt a film spesso e basso valore ohmico da 2 W nominali. Con questi prodotti di ultima generazione ROHM ha ampliato la sua linea di resistori di shunt a film spesso per supportare valori di potenza addirittura superiori.


Nuovi resistori di shunt a film spesso di ROHM: caratterizzati dalla potenza nominale di 4 W, ai vertici del settore

La serie LTR100L raggiunge la potenza nominale più alta del settore, pari a 4 W, nelle dimensioni 3264 (3,2 mm × 6,4 mm) / 1225 (0,12" × 0,25"), modificando i materiali del resistore e applicando il derating di temperatura del terminale. Ecco perché questi prodotti sono l'ideale per rilevare la corrente nei circuiti dell'unità di controllo motore e di protezione da sovracorrente per applicazioni industriali e di consumo, che puntano progressivamente a valori di potenza superiori. Tra i vantaggi si ricorda anche l'ottimizzazione della struttura dell'elemento, che fornisce le caratteristiche TCR (coefficiente di temperatura della resistenza) migliori della categoria fra i resistori di shunt a film spesso, per cui la temperatura non rappresenta un grosso problema e il rilevamento di corrente è maggiormente preciso e altamente affidabile.

I campioni sono in vendita fin da una sola unità presso i distributori online Digi-Key, Mouser e Farnell (a partire da 10 mΩ, 47 mΩ e 91 mΩ). Inoltre il sito web di ROHM mette a disposizione vari contenuti e strumenti utili alla progettazione, come le note applicative. Saranno lanciati anche modelli di simulazione.


Nuovi resistori di shunt a film spesso di ROHM: caratterizzati dalla potenza nominale di 4 W, ai vertici del settore

Per il futuro, ROHM continuerà a espandere la sua linea di resistori (un prodotto fondamentale) da bassa ad alta potenza. L'obiettivo principale verte sulla realizzazione di maggiori risparmi energetici e di una superiore affidabilità, contribuendo al tempo stesso all'evoluzione delle apparecchiature industriali e di consumo grazie ai suoi punti di forza come produttore di semiconduttori globale – per fornire proposte di soluzioni basate su circuiti integrati e prodotti discreti.

Caratteristiche fondamentali
1. Raggiunge la potenza nominale più alta del settore pari a 4 W per i resistori di shunt a film spesso, modello dimensionale 3264 (modello dimensionale 1225 in pollici)
I nuovi prodotti di ROHM adottano un package a terminale ampio dall'elevata dissipazione termica. In più, l'ottimizzazione dei materiali dei resistori e l'applicazione del derating di temperatura del terminale consente a ROHM di ottenere resistori di shunt a film spesso con la potenza nominale più elevata del settore, pari a 4 W, nel modello dimensionale 3264 (3,2 mm × 6,4 mm) / 1225 (0,12" × 0,25"). Vale a dire circa il doppio rispetto ai prodotti convenzionali delle stesse dimensioni, quindi essi sono l'ideale per la rilevazione di corrente nei circuiti dell'unità di controllo motore e di protezione da sovracorrente per applicazioni industriali e di consumo che richiedono valori di potenza superiori.


Nuovi resistori di shunt a film spesso di ROHM: caratterizzati dalla potenza nominale di 4 W, ai vertici del settore

2. Il superiore coefficiente di temperatura della resistenza contribuisce a una maggior affidabilità dell'applicazione
La serie LTR100L mette a segno eccellenti caratteristiche TCR, inferiori a 300 ppm/°C (in prodotti con valori di resistenza di 10 mΩ) all'interno del range di temperatura di esercizio, grazie a una struttura dell'elemento ottimizzata. Rispetto ai prodotti standard ciò riduce la variazione del valore di resistenza imputabile alle variazioni di temperatura per una percentuale compresa tra il 50% e il 65%, consentendo un rilevamento di corrente di elevata precisione che migliora l'affidabilità dell'applicazione.


Nuovi resistori di shunt a film spesso di ROHM: caratterizzati dalla potenza nominale di 4 W, ai vertici del settore

Strumenti che semplificano significativamente il progetto
A novembre 2021, ROHM ha lanciato un ambiente di simulazione web-based che consente la simulazione termica nel suo sito web dei resistori di shunt associati a dispositivi di potenza e circuiti integrati (a partire dalla serie PSR). Queste simulazioni consentiranno la simulazione anticipata del design termico – ossia uno degli aspetti della progettazione dell'applicazione – con la sua conseguente semplificazione. ROHM offre anche soluzioni di rilevamento della corrente che utilizzano circuiti integrati assieme a componenti discreti, contribuendo a una maggiore efficienza del circuito e alla miniaturizzazione. A titolo esemplificativo, per i circuiti di pilotaggio del motore che richiedono il rilevamento della corrente per la protezione e il controllo da sovracorrente, l'adozione degli amplificatori operazionali di ROHM, dalla rumorosità più bassa della categoria, insieme a resistori di shunt determina un rilevamento della corrente di alta precisione.


Nuovi resistori di shunt a film spesso di ROHM: caratterizzati dalla potenza nominale di 4 W, ai vertici del settore

Resistori di shunt a film spesso: la linea della serie LTR
La serie LTR100L ricorre a una struttura a film spesso che rende piuttosto realizzabile l'espansione del range dei valori di resistenza.

Disponibilità: produzione in massa
Prezzi: 1,57$/unità (campioni, tasse escluse)


Nuovi resistori di shunt a film spesso di ROHM: caratterizzati dalla potenza nominale di 4 W, ai vertici del settore

Esempi applicativi di LTR100L
Il design versatile ne consente l'utilizzo in tante applicazioni, comprese le apparecchiature industriali e di consumo.

  • Apparecchiature industriali (automazione di fabbrica, circuiti periferici di motori, alimentatori)
  • Apparecchi di consumo (climatizzatori, lavatrici, frigoriferi, aspirapolvere)
  • Altro (fanali anteriori di veicoli a 2 ruote, scooter elettrici – bici elettriche – ecc.)

Il simulatore online di ROHM 'ROHM Solution Simulator'
Basta cliccare sull'URL sottostante per accedere al sito web dedicato e registrarsi come utente per iniziare ad usare il ROHM Solution Simulator. È anche disponibile la documentazione di supporto necessaria per l'uso. Pagina del ROHM Solution Simulator: https://www.rohm.com/solution-simulator

Terminologia
TCR (coefficiente di temperatura della resistenza)
Più basso è questo valore, minore sarà la variazione della resistenza associata a una variazione della temperatura ambiente. Un basso TCR rende possibile eliminare le variazioni durante il funzionamento del dispositivo.
