GIUNTI A LAMELLE PER SISTEMI DI COLLAUDO, MISURAZIONE E VERIFICA

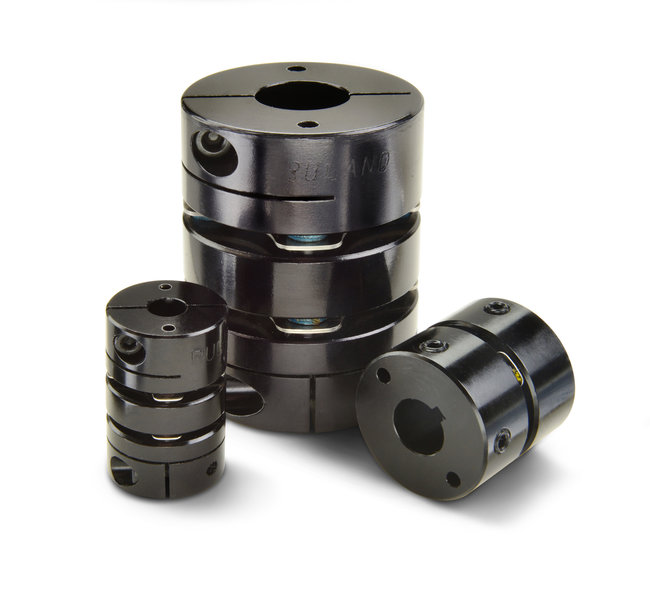

I giunti a lamelle a gioco zero di Ruland possono trasmettere coppie elevate, hanno un’alta rigidità torsionale e sono in grado di compensare tutte le forme di disallineamento dell’albero, e sono pertanto adatti ai requisiti dei sistemi di collaudo, misurazione e verifica. I giunti a lamelle sono disponibili in versione a raccordo singolo o doppio, permettendo al progettista di conformare le prestazioni del giunto ai requisiti dell’applicazione.

GIUNTI A LAMELLE PER SISTEMI DI COLLAUDO, MISURAZIONE E VERIFICA

I giunti a lamelle sono costituiti da due mozzi in alluminio anodizzato e da diverse rondelle piatte (lamelle) in acciaio inossidabile. Nel caso dei giunti a lamelle nella versione a raccordo singolo, le rondelle sono direttamente fissate ai mozzi. Nella loro versione corta sono la soluzione ideale per le applicazioni che richiedono dimensioni di installazione compatte. Tuttavia, non sono adatti per la compensazione dello spostamento parallelo. È quindi necessario che i progettisti si assicurino che tale disallineamento venga contrastato quando si utilizza un giunto a lamelle nella versione a raccordo singolo. I giunti a lamelle nella versione a raccordo doppio possiedono un pezzo centrale in alluminio anodizzato per coppie elevate o in acetale al fine di consentire un isolamento galvanico. Questa versione permette ai due gruppi di rondelle di agire indipendentemente l’uno dall’altro e di adattarsi a tutti i possibili disallineamenti dell’albero. Le varianti elettricamente isolanti sono importanti per i sistemi di verifica, misurazione e ispezione in cui la trasmissione elettrica dal motore alla vite a sfera, alla vite conduttrice o al riduttore potrebbe causare errori nella lettura dei valori misurati o avere altri effetti negativi sul sistema.

I giunti a lamelle hanno caratteristiche prestazionali simili a quelle dei giunti a soffietto. La coppia trasmissibile è leggermente più bassa, ma allo stesso tempo hanno maggiori capacità quando compensano il disallineamento dell’albero. Sono strutturalmente bilanciati, consentendo velocità fino a 10.000 giri/min. senza vibrazioni eccessive che possono influenzare le letture nei sistemi di collaudo, misurazione e verifica.

I giunti a lamelle sono disponibili da 3 mm a 32 mm, nelle versioni a morsetto o a vite, con o senza scanalatura, in misure metriche e in pollici o in combinazioni di misure metriche e in pollici. Sono prodotti con la massima cura nel stabilimento di Ruland vicino a Boston, USA, utilizzando processi di produzione proprietari e strettamente controllati. I giunti a lamelle fanno parte della gamma di giunti per il controllo del movimento di Ruland, che comprende anche giunti a fasci elicoidali, giunti Controlflex, giunti a soffietto, giunti Oldham, giunti a fessura e giunti a gioco zero. All’indirizzo a www.ruland.com sono disponibili le specifiche di produzione complete, i file CAD scaricabili gratuitamente, le istruzioni di montaggio con i rispettivi video ed esempi applicativi.

Sintesi:
  • Funzionamento a gioco zero con alta coppia trasmissibile e alta rigidità torsionale
  • Realizzati in alluminio anodizzato per un peso ridotto e una bassa inerzia di massa
  • Versione a raccordo singolo per sistemi con dimensioni di installazione compatte
  • Versione a raccordo doppio per una migliore compensazione dello spostamento e minori carichi sui cuscinetti
  • Sono possibili velocità fino a 10.000 giri/min.
  • Conformi alle norme RoHS3 e REACH
  • Disponibili per la pronta consegna
