Unità Di Distribuzione Del Refrigerante Per Data Center

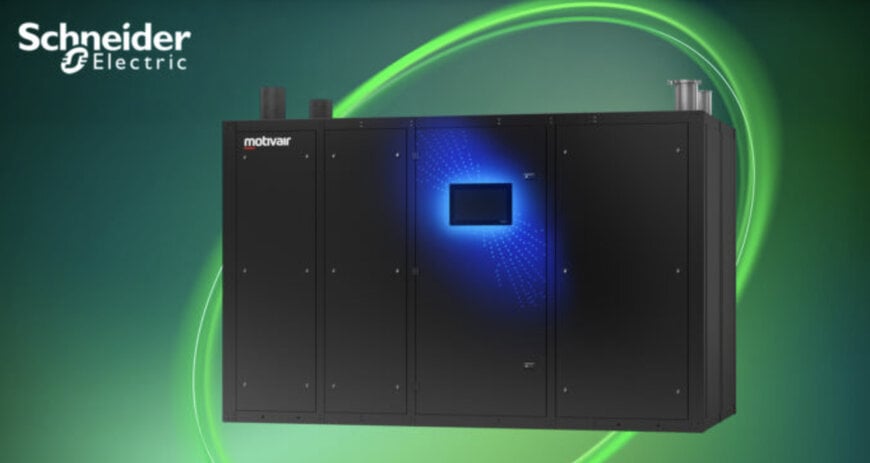

L'elaborazione intensiva legata all'intelligenza artificiale genera carichi termici che superano costantemente le capacità delle tradizionali infrastrutture di condizionamento, rendendo necessaria la transizione verso sistemi ibridi ad alta densità. Per risolvere questo limite ingegneristico, Schneider Electric ha sviluppato la WCDU, un'unità di distribuzione del refrigerante (CDU) progettata per integrarsi meccanicamente con le pareti di ventilazione e gestire il raffreddamento a liquido nei corridoi tecnici.

Integrazione Architetturale E Gestione Degli Spazi Fisiologici
I grandi operatori di data center necessitano di ottimizzare gli spazi fisici per massimizzare la densità dei server, spostando le infrastrutture di supporto all'esterno della sala dati principale (white space). L'unità WCDU affronta questa esigenza posizionandosi nel corridoio tecnico e utilizzando connessioni di alimentazione dall'alto (top entry). Questa configurazione libera spazio prezioso nella sala dati e riduce la complessità dell'installazione meccanica per i tecnici. Il sistema è strutturato come una soluzione integrata racchiusa in un telaio di acciaio che comprende scambiatori di calore e sistemi di pompaggio. Integrandosi con le pareti di ventilazione (fan wall) preesistenti o funzionando come unità indipendente, l'apparecchiatura consente agli operatori di calibrare il rapporto tra raffreddamento a liquido e ad aria in base ai carichi di lavoro specifici, evitando il sovradimensionamento strutturale e la formazione di capacità termica inutilizzata.

Capacità Di Scambio Termico E Scalabilità Operativa
Per supportare le elevate densità di potenza richieste dai moderni cluster di intelligenza artificiale, una singola unità WCDU fornisce una capacità di raffreddamento fino a 3,5 MW operando a un flusso di 1,5 litri al minuto per kW, e di 2,5 MW a 2,0 litri al minuto per kW. Il design del sistema supporta architetture scalabili, consentendo il funzionamento coordinato in modalità di gruppo di un massimo di venti unità. Questa architettura in parallelo fornisce la scalabilità idraulica necessaria per gestire sale dati con assorbimenti complessivi compresi tra 30 e 40 MW. A livello termodinamico, l'infrastruttura supporta temperature elevate dell'acqua di impianto e mantiene un differenziale di temperatura di approccio limitato a 2 gradi Celsius, parametri operativi critici che riducono il consumo energetico e migliorano il Power Usage Effectiveness (PUE) complessivo dell'impianto.

Componentistica Idraulica E Resilienza Dell'Infrastruttura
L'affidabilità nei data center di livello enterprise richiede ridondanza meccanica per prevenire interruzioni termiche durante la manutenzione programmata o i guasti improvvisi dei componenti. L'unità WCDU implementa un'architettura idraulica dotata di pompe sostituibili a caldo (hot-swappable), valvole di controllo indipendenti dalla pressione (PICV) e filtri da 25 micron, essenziali per prevenire l'ostruzione dei microcanali all'interno dei cold plate dei server. Il monitoraggio e la diagnostica del sistema vengono gestiti in tempo reale attraverso un'interfaccia uomo-macchina (HMI) touch-screen da 15 pollici. Per installazioni con carichi fino a 2,5 MW, il sistema è configurabile con ridondanza meccanica N+1 su pompe e valvole, garantendo un backup continuo del flusso di refrigerante. L'introduzione di questo modello espande la gamma di soluzioni dell'azienda, coprendo ora potenze di raffreddamento da 105 kW a 3,5 MW.

Contesto Aggiuntivo
Questa sezione descrive in dettaglio le specifiche tecniche e il benchmarking competitivo non inclusi nell'annuncio originale del prodotto.

Il passaggio ai processori per intelligenza artificiale, come le recenti architetture GPU che superano i 700-1000 watt di Thermal Design Power (TDP), ha reso i tradizionali sistemi di raffreddamento ad aria insufficienti, imponendo l'adozione del raffreddamento a liquido diretto al chip (Direct-to-Chip). In questo settore, la metrica competitiva per le Coolant Distribution Unit si basa sulla capacità di scambio termico per metro quadro di ingombro e sull'isolamento affidabile del circuito secondario per proteggere il delicato hardware IT. Soluzioni di benchmarking nel mercato delle infrastrutture per data center, come i sistemi CDU ad alta capacità di Vertiv o CoolIT Systems, si concentrano similmente sull'integrazione di sensori avanzati e pompe a velocità variabile per adattare il flusso del refrigerante alle fluttuazioni dinamiche del carico dei server. Le normative globali sull'efficienza energetica spingono inoltre le strutture a innalzare le temperature dell'acqua di mandata per massimizzare le ore di free-cooling, rendendo i differenziali di approccio termico ridotti un requisito ingegneristico fondamentale per contenere i costi operativi a lungo termine.

Modificato da Maria Brueva, redattrice di Induportals – adattato dall'IA.

www.se.com
