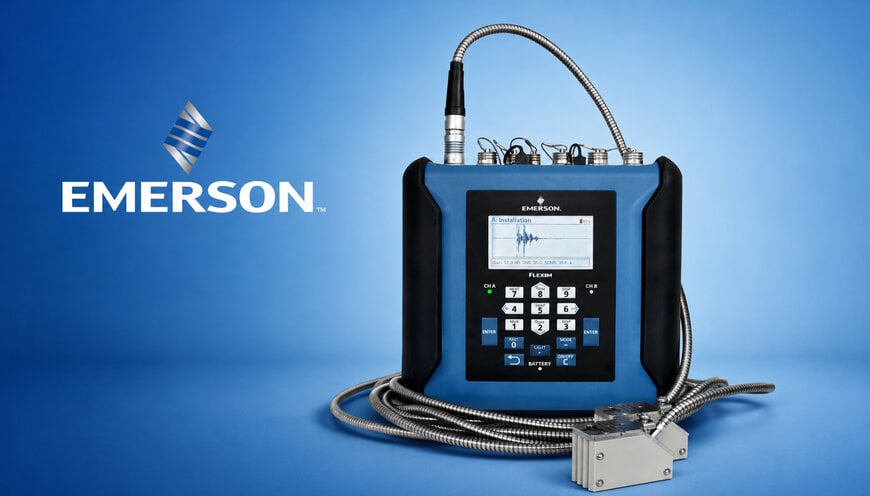

I misuratori di portata a ultrasuoni portatili migliorano il monitoraggio industriale

I misuratori di portata a ultrasuoni portatili con tecnologia clamp-on sono sempre più utilizzati quando sono necessarie misurazioni temporanee o di verifica senza modificare le tubazioni esistenti. Emerson ha ampliato il proprio portafoglio di soluzioni per la misurazione della portata con la serie FLUXUS 631, progettata per la misurazione di liquidi, gas e vapore in settori quali petrolio e gas, industria chimica, produzione di energia, alimenti e bevande, acqua e acque reflue, attività minerarie e scienze della vita.

Misurazione della portata non invasiva per i processi industriali
La serie Emerson FLUXUS 631 è progettata per applicazioni in cui i misuratori di portata installati in modo permanente non sono disponibili, devono essere verificati oppure non possono essere installati senza interrompere il processo produttivo. I misuratori di portata a ultrasuoni portatili utilizzano sensori clamp-on montati esternamente sulla tubazione per misurare la portata attraverso la parete del tubo. Questo elimina la necessità di tagliare la tubazione o di interrompere il processo.

Il sistema supporta misurazioni temporanee della portata, la verifica dei misuratori di portata installati, la valutazione delle prestazioni di pompe e compressori, il rilevamento delle perdite e il monitoraggio delle condizioni delle apparecchiature. Le applicazioni tipiche comprendono la verifica dei punti di misura esistenti, l'analisi del comportamento degli impianti in condizioni operative reali, l'individuazione delle perdite energetiche e il monitoraggio dei sistemi di energia termica.

Piattaforma portatile per liquidi, gas e vapore
La piattaforma FLUXUS 631 è disponibile in diverse versioni per liquidi, gas, vapore saturo, vapore surriscaldato e applicazioni di analisi dell'energia termica. Secondo Emerson, una misurazione dei liquidi può essere configurata in meno di cinque minuti grazie a un'interfaccia uomo-macchina integrata che comprende grafici di installazione, valori di misura in tempo reale e visualizzazione delle tendenze.

Il dispositivo è dotato di una batteria ricaricabile agli ioni di litio che garantisce oltre 25 ore di funzionamento continuo. Una modalità a basso consumo prolunga l'autonomia fino a 80 giorni nelle applicazioni di monitoraggio a lungo termine. L'involucro è conforme ai gradi di protezione IP65 e IP67, risultando adatto all'impiego in ambienti industriali particolarmente gravosi.

Tecnologia di misurazione e connettività industriale
I misuratori di portata portatili utilizzano il principio di misurazione a ultrasuoni basato sul tempo di transito, combinato con un'elaborazione avanzata del segnale, per garantire misurazioni accurate anche in presenza di condizioni di flusso perturbate o di tratti rettilinei di tubazione limitati. Diversi principi di misurazione e un'elettronica appositamente progettata consentono di ottenere misurazioni ripetibili su un'ampia gamma di fluidi e nelle applicazioni più impegnative, inclusi gas a bassa pressione, liquidi contenenti gas o particelle solide, liquidi ad alta viscosità, vapore saturo e vapore surriscaldato.

La piattaforma integra la funzione Dynamic Gas Meter, che compensa le variazioni della composizione del gas e consente di determinare la densità e la concentrazione del gas senza la necessità di un gascromatografo. Inoltre, dispone di due canali di misurazione con frequenze di aggiornamento fino a 20 millisecondi.

Per l'integrazione nei sistemi di automazione esistenti, il dispositivo supporta Modbus RTU, oltre a uscite digitali, uscite analogiche in corrente e interfacce USB per il trasferimento dei dati e la configurazione.

Secondo Rebecca Cottrell, Product Manager della divisione Measurement Instrumentation di Emerson, la misurazione portatile della portata consente di acquisire dati in punti dell'impianto che non dispongono di una strumentazione permanente. Ciò facilita la pianificazione della manutenzione, la verifica dei misuratori di portata e l'ottimizzazione delle prestazioni operative sulla base di dati raccolti in condizioni reali di esercizio.

Applicazioni industriali e vantaggi operativi
La piattaforma portatile per la misurazione a ultrasuoni della portata è destinata a ingegneri della manutenzione, responsabili della gestione dell'energia e specialisti della strumentazione e dell'automazione che necessitano di effettuare misurazioni temporanee o verificare in modo indipendente le misurazioni di portata esistenti. Poiché i sensori clamp-on vengono installati esternamente senza intervenire sulla tubazione, le misurazioni possono essere eseguite senza interrompere il processo produttivo.

Le applicazioni tipiche comprendono audit dell'aria compressa, analisi dei sistemi di energia termica, rilevamento delle perdite, ottimizzazione dei processi, attività di messa in servizio e diagnosi e verifica dei sistemi di misurazione della portata già installati. La possibilità di effettuare misurazioni temporanee in diversi punti dell'impianto consente di raccogliere dati aggiuntivi utili a migliorare l'efficienza energetica, la disponibilità degli impianti e la pianificazione della manutenzione.

Contesto aggiuntivo: Specifiche tecniche e confronto competitivo
I misuratori di portata a ultrasuoni portatili di tipo clamp-on sono ampiamente utilizzati quando è richiesta una misurazione della portata non invasiva senza intervenire sulle tubazioni esistenti. La serie FLUXUS 631 compete con le piattaforme portatili per la misurazione della portata a ultrasuoni di Siemens, Endress+Hauser e Baker Hughes Panametrics, che utilizzano anch'esse la tecnologia a ultrasuoni basata sul tempo di transito per eseguire misurazioni esterne in ambito industriale. I principali criteri di confronto comprendono la precisione di misura, la gamma dei diametri delle tubazioni supportati, la temperatura di esercizio, l'autonomia della batteria, le interfacce di comunicazione e le prestazioni in condizioni di installazione complesse.

Secondo le specifiche tecniche pubblicate da Emerson, la piattaforma FLUXUS 631 offre una precisione di misura di circa ±1% del valore misurato nelle applicazioni con liquidi e una ripetibilità pari a ±0,15% della lettura. La piattaforma dispone di due canali di misurazione, frequenze di aggiornamento fino a 20 millisecondi e supporta, a seconda della versione, diametri delle tubazioni compresi tra circa 6 millimetri e 6,5 metri. Inoltre, è dotata di un involucro con grado di protezione IP65 e IP67. La batteria agli ioni di litio garantisce oltre 25 ore di funzionamento continuo, mentre una modalità a basso consumo consente di estendere l'autonomia fino a 80 giorni nelle applicazioni di monitoraggio a lungo termine. Queste caratteristiche collocano la serie FLUXUS 631 tra le soluzioni ad alte prestazioni per la misurazione industriale della portata, la verifica della strumentazione, il monitoraggio delle condizioni degli impianti e la gestione dell'efficienza energetica.
