Trasmissione industriale ibrida con componenti polimerici esenti da lubrificazione

Per risolvere le vulnerabilità meccaniche dei componenti leggeri per l'automazione, è stata sviluppata una soluzione di trasmissione ibrida per applicazioni industriali di movimentazione dei materiali e di regolazione del formato. Questo sistema integra tecnopolimeri ad alte prestazioni con un robusto involucro metallico per resistere agli urti meccanici esterni. La tecnologia si rivolge ai settori che richiedono un posizionamento preciso e una bassa manutenzione, come l'industria dell'imballaggio, alimentare, delle bevande e della logistica.

Sfide ingegneristiche nei componenti per l'automazione industriale
Le regolazioni meccaniche standard all'interno delle linee di trasporto e degli impianti di lavorazione utilizzano frequentemente riduttori metallici pesanti e sovradimensionati o componenti in plastica leggera. I gruppi metallici tradizionali richiedono programmi di lubrificazione costanti, aumentando i costi operativi e i rischi di contaminazione. Al contrario, sebbene i riduttori polimerici standard eliminino la manutenzione della lubrificazione, spesso mancano della rigidità strutturale necessaria per sopravvivere agli urti accidentali causati dalle merci trasportate o a forti sollecitazioni fisiche in ambienti di fabbrica esigenti.

Disaccoppiando la meccanica interna della trasmissione dall'esterno strutturale, questo design ibrido isola gli elementi in movimento dai carichi strutturali esterni. L'implementazione di ruote a vite in polimero ad alte prestazioni risolve il problema dell'usura strutturale senza fare affidamento su lubrificanti esterni, rendendo il sistema praticabile per la catena di approvvigionamento digitale in cui l'hardware a bassa manutenzione e integrato con sensori è fondamentale.

Specifiche tecniche e gestione del carico
L'integrazione di un alloggiamento in zinco pressofuso altera significativamente la distribuzione del carico meccanico del gruppo. La maggiore rigidità strutturale consente ai componenti di sostenere un carico meccanico statico fino a 70 kg, gestendo al contempo un carico operativo dinamico fino a 25 kg.

La scelta dello zinco pressofuso rispetto all'alluminio fresato o all'acciaio inossidabile offre specifici vantaggi produttivi e operativi:

All'interno dell'alloggiamento, la vite senza fine presenta un rapporto di trasmissione 4:1. Costruita interamente in polimeri ottimizzati dal punto di vista tribologico, l'interfaccia degli ingranaggi si basa su lubrificanti solidi incorporati nella matrice plastica. Quando gli ingranaggi ingranano, questi lubrificanti microscopici si trasferiscono alle superfici di accoppiamento, mantenendo un basso coefficiente di attrito per tutta la durata operativa dei componenti. Questo meccanismo garantisce che il ciclo di trasmissione interno funzioni continuamente senza richiedere il ripristino di grasso o olio.

Implementazione industriale e casi d'uso per la regolazione del formato

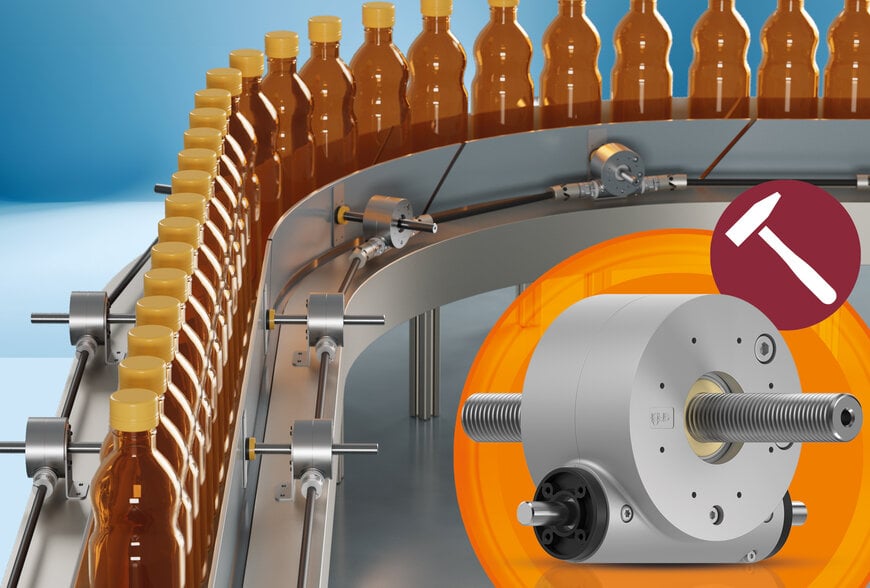

Un'applicazione primaria per questa tecnologia ibrida è la regolazione automatica del formato all'interno delle linee di imbottigliamento delle bevande. Le guide e le corsie dei trasportatori devono adattarsi frequentemente alle diverse dimensioni dei contenitori. Questa configurazione richiede più riduttori interconnessi per modificare simultaneamente le larghezze o le altezze del sistema.

Applicando un sistema di trasmissione ibrido, i progettisti possono realizzare configurazioni di azionamento modulari in grado di resistere a elevate forze strutturali durante la configurazione o in caso di inceppamenti accidentali della linea. Allo stesso tempo, le proprietà di assenza di lubrificazione eliminano il rischio di perdite d'olio, che altrimenti contaminerebbero gli imballaggi dei prodotti di consumo o violerebbero i severi standard igienici negli impianti di produzione alimentare.

Contesto aggiuntivo: Specifiche tecniche e benchmarking competitivo
Questa sezione descrive in dettaglio le specifiche tecniche e il benchmarking competitivo non inclusi nell'annuncio originale del prodotto.

Analisi strutturale e dei materiali
Per valutare la posizione dei riduttori ibridi zinco-polimero nella progettazione industriale, essi possono essere confrontati direttamente con le opzioni industriali standard, come i tradizionali riduttori a vite senza fine interamente in acciaio e i riduttori polimerici standard rinforzati con fibra di vetro.

Il riduttore ibrido zinco-polimero utilizza un alloggiamento in zinco pressofuso combinato con un treno di ingranaggi in tecnopolimero che richiede zero manutenzione o lubrificazione. Supporta una capacità di carico statico massimo di 70 kg e una capacità di carico dinamico massimo di 25 kg. Il guscio in zinco duttile garantisce un'elevata resistenza agli urti e un'elevata resistenza alla corrosione con un peso relativo del componente medio.

I riduttori tradizionali interamente in acciaio si affidano a alloggiamenti in ghisa o acciaio al carbonio con un treno di ingranaggi in acciaio temprato o bronzo. Questi gruppi richiedono il rifornimento periodico di olio o grasso. Sebbene offrano una capacità di carico statico molto più elevata, superiore a 500 kg, e una capacità dinamica superiore a 200 kg, possiedono una bassa resistenza intrinseca alla corrosione, richiedendo verniciature o rivestimenti specializzati. Offrono una resistenza agli urti molto elevata, ma comportano una penalizzazione in termini di peso elevato.

I riduttori in polimero rinforzato standard presentano in genere un alloggiamento in poliammide rinforzata con fibra di vetro con un treno di ingranaggi in poliossimetilene standard. Non richiedono lubrificazione o solo un'applicazione iniziale di grasso. Tuttavia, i loro limiti strutturali sono inferiori, con una capacità di carico statico massimo da 15 a 30 kg e una capacità dinamica da 5 a 10 kg. Offrono un'eccellente resistenza alla corrosione e un basso peso dei componenti, ma presentano un rischio di frattura fragile in caso di urti meccanici.

Posizionamento competitivo
I riduttori tradizionali interamente in acciaio o in ghisa rimangono necessari per le applicazioni di trasmissione di potenza gravose che superano la soglia dei 100 kg. Tuttavia, introducono penalizzazioni significative in termini di peso e richiedono una manutenzione continua. Al contrario, i riduttori in polimero rinforzato standard offrono una riduzione ottimale del peso, ma cedono sotto gli urti fisici comuni negli ambienti di movimentazione dei materiali.

La configurazione ibrida occupa una nicchia tecnica specifica. Offre una resistenza agli urti dieci volte superiore rispetto ai design in puro polimero, mantenendo al contempo un ambiente interno completamente asciutto e privo di olio che i riduttori metallici tradizionali non possono raggiungere. Ciò rende il sistema un compromesso ingegnerizzato per le regolazioni automatizzate in cui sono richieste contemporaneamente un funzionamento pulito e una moderata resilienza strutturale.
