Bracci robotici industriali heavy-duty per la movimentazione di materiali di grandi dimensioni

YASKAWA Electric Corporation ha lanciato i robot industriali a sei assi MOTOMAN-GP215L, GP400L e GP700, espandendo la sua gamma di prodotti per carichi pesanti per rispondere ai requisiti di movimentazione di pezzi su larga scala e di automazione del trasporto di materiali sfusi.

Tendenze manifatturiere e requisiti di carico pesante
Nei moderni impianti di produzione, i singoli pezzi e i sottoassiemi di componenti stanno diventando sempre più grandi e pesanti. All'interno dell'industria automobilistica, i componenti strutturali della carrozzeria, i pezzi metallici pesanti pressofusi e i contenitori modulari delle batterie registrano costanti aumenti in termini di dimensioni fisiche e massa. Allo stesso modo, i contemporanei processi di produzione delle batterie richiedono il trasporto di più celle simultaneamente per mantenere le velocità di rendimento.

Oltre alla produzione automobilistica, settori come la produzione di macchine per l'edilizia, la lavorazione dei materiali da costruzione e la fabbricazione di attrezzature industriali per fabbriche affrontano crescenti richieste di movimentazione di grandi parti strutturali e massicce maschere di lavorazione. Per automatizzare queste attività, gli impianti di produzione richiedono robot industriali heavy-duty progettati con uno sbraccio operativo fisico esteso combinato con una maggiore tolleranza al carico del polso per stabilizzare i componenti sfusi.

Specifiche prestazionali e gamma dei sistemi

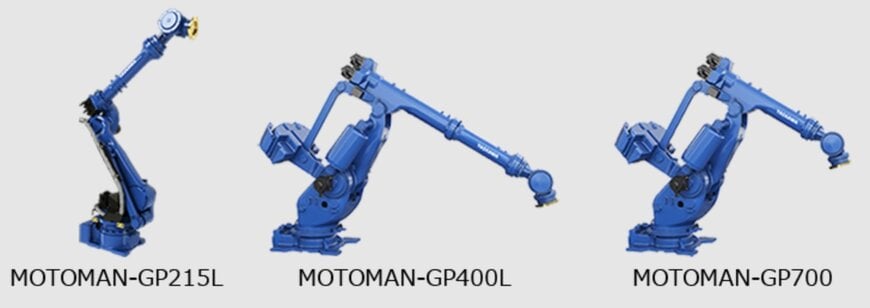

La serie ampliata di prodotti introduce distinti vantaggi meccanici ottimizzati su tre modelli specifici, progettati per snellire l'architettura della linea e massimizzare l'utilizzo complessivo dello spazio a terra:

Layout strutturale e ottimizzazione spaziale
Il layout meccanico della serie utilizza un ingombro strutturale compatto progettato per ridurre il raggio di interferenza attivo durante i movimenti del percorso di rotazione. Questa geometria compatta aumenta la flessibilità di progettazione durante la pianificazione o la modifica delle configurazioni di layout delle apparecchiature all'interno degli ingombri standard della fabbrica. Minimizzando i contorni di interferenza spaziale, i robot supportano l'uso efficiente dello spazio a terra dell'impianto, consentendo ai progettisti di fabbrica di ottimizzare i layout delle linee di produzione e accorciare le lunghezze complessive delle linee di lavorazione.

Applicazioni di produzione in fabbrica
La serie di robot per carichi pesanti è destinata a ruoli di movimentazione dei materiali e automazione in diversi settori manifatturieri:

Contesto aggiuntivo
Questa sezione descrive in dettaglio le specifiche tecniche e il benchmarking competitivo non inclusi nel comunicato stampa originale.

I robot industriali per carichi pesanti che gestiscono capacità comprese tra 200 kg e 700 kg sono rigorosamente valutati in base ai loro limiti di carico statico, allo sbraccio spaziale massimo, alla coppia del polso consentita (momento) e all'inerzia del polso. Nelle applicazioni ad alta inerzia – come lo spostamento di pannelli disallineati di telai automobilistici o di densi vassoi di batterie – il limite effettivo di un robot industriale è tipicamente dettato dalla sua coppia dinamica del polso piuttosto che dalla sua pura potenza di sollevamento verticale.

Metriche di movimentazione a lungo sbraccio
All'interno della classificazione di carico da 400 kg, i robot industriali standard a lungo sbraccio, come l'M-900iB/400L o il KR 420 R3080, offrono sbracci orizzontali massimi limitati a circa 3.000 mm - 3.100 mm. Il MOTOMAN-GP400L estende questo raggio operativo offrendo uno sbraccio massimo di 3.718 mm pur mantenendo la sua piena portata nominale di 400 kg. Questo sbraccio esteso del braccio consente l'estrazione di grandi componenti da presse da stampaggio profonde o macchine per pressofusione senza richiedere l'installazione di guide navetta lineari secondarie montate a pavimento, riducendo la complessità totale dell'infrastruttura di capitale.

Tolleranza del carico del polso e inerzia dinamica
I bracci tradizionali per carichi pesanti soffrono spesso di momenti di inerzia ammissibili limitati quando movimentano oggetti ingombranti e allungati che spostano il centro di gravità del carico lontano dalla flangia di montaggio dell'utensile. Quando robot pesanti comparabili incontrano utensili ad alto offset, la loro velocità deve essere ridotta tramite software fino al 50% per evitare danni agli ingranaggi nell'asse del polso.

Gli aggiornamenti strutturali nelle serie MOTOMAN-GP215L, GP400L e GP700 innalzano le soglie di carico del polso fino al 44%, 110% e 60% rispetto ai valori di riferimento convenzionali. Ad esempio, se confrontato con i modelli standard da 700 kg come l'MX700N – che presenta uno sbraccio di 2.540 mm – il MOTOMAN-GP700 fornisce uno sbraccio esteso di 2.845 mm pur utilizzando riduttori a doppio cuscinetto rinforzati sul polso. Questa architettura consente la manipolazione di pesanti maschere di lavorazione e carichi disallineati a velocità di accelerazione più elevate senza innescare guasti da sovraccarico del servo o risonanza strutturale durante gli arresti di emergenza.

Ingombro del telaio e ottimizzazione delle interferenze
Mentre le fabbriche passano a celle di lavoro manifatturiere ad alta densità, l'ingombro della base e il raggio di interferenza dello spazio libero posteriore dei grandi bracci articolati influiscono sull'efficienza del layout. I tradizionali robot pesanti a parallelogramma o controbilanciati richiedono grandi strutture meccaniche posteriori di stabilizzazione che spazzano un ampio raggio, richiedendo recinzioni di sicurezza estese.

Il design compatto del perno utilizzato in questa serie ampliata limita il raggio di interferenza posteriore. Ciò consente il posizionamento della base in maggiore prossimità dei letti delle macchine CNC, delle attrezzature di stampaggio e delle barriere di sicurezza periferiche. Consolidando il gruppo di collegamento primario, questi bracci consentono una riduzione dello spazio a terra richiesto per cella, contribuendo ad accorciare la distanza spaziale tra le stazioni di produzione sequenziali lungo una linea di produzione unificata.

A cura di Romila DSilva, Redattrice di Induportals, con l'assistenza dell'IA.
