Controller compatto per azionamenti industriali dinamici

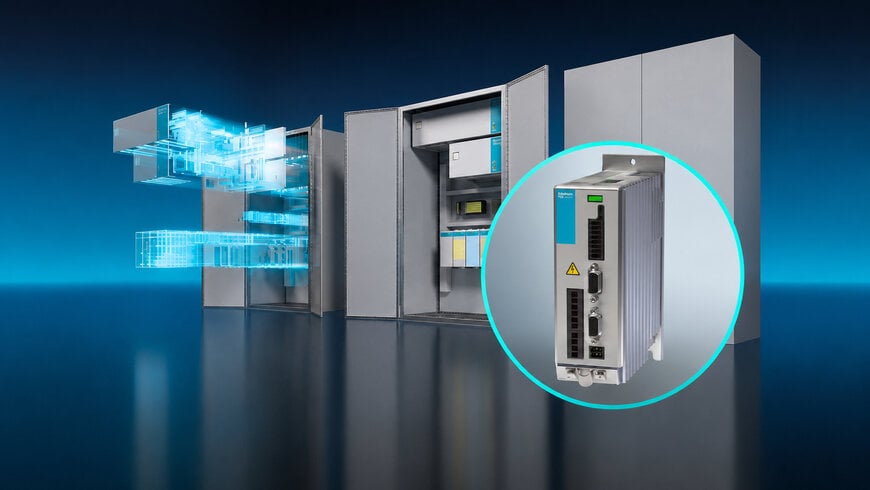

Eckelmann FCS ha presentato il controller compatto E°Darc F04, una nuova piattaforma di azionamento sviluppata internamente per applicazioni di automazione industriale e controllo del movimento. Il sistema è destinato ai costruttori di macchine e impianti industriali che richiedono elevate prestazioni dinamiche, funzioni di sicurezza integrate e riduzione dei tempi di messa in servizio.

Come filiale del Gruppo Eckelmann, l’azienda tedesca sviluppa da oltre cinquant’anni soluzioni di automazione e tecnologie di azionamento per il settore della costruzione di macchine e impianti industriali. Il nuovo E°Darc F04 rappresenta il primo modello di una nuova generazione di controller compatti progettati per applicazioni di posizionamento ad alta precisione.

Architettura compatta per quadri elettrici industriali
Il controller E°Darc F04 è stato progettato per ambienti industriali in cui lo spazio disponibile nei quadri elettrici è limitato. Il suo involucro compatto riduce l’ingombro integrando al tempo stesso le principali funzioni di controllo dell’azionamento e di sicurezza industriale.

Il sistema funziona con alimentazione monofase a 230 V AC e fornisce una corrente nominale di uscita pari a 4 Aeff. Supporta motori sincroni, asincroni e lineari, consentendo l’integrazione in diverse architetture di automazione industriale.

Una funzione di sicurezza STO (Safe Torque Off) integrata e certificata SIL 3 soddisfa i requisiti di sicurezza funzionale nelle applicazioni industriali che richiedono l’arresto sicuro della coppia motore. La certificazione UL è attualmente in fase di preparazione per i mercati che richiedono conformità nordamericana.

Comunicazione EtherCAT e compatibilità con encoder industriali
Il controller integra comunicazione EtherCAT con supporto del protocollo CoE, una tecnologia di rete industriale ampiamente utilizzata nelle applicazioni di controllo in tempo reale e motion control sincronizzato.

Il sistema supporta diverse tecnologie di feedback di posizione, tra cui encoder incrementali, encoder multiturno con batteria tampone e l’interfaccia EnDat 2.2. Questa compatibilità consente l’integrazione in applicazioni che richiedono elevata precisione di posizionamento e sincronizzazione.

Il sistema include inoltre il controllo integrato del freno motore e la misurazione integrata della tensione del collegamento DC. Questa funzione permette l’adattamento automatico della modulazione a larghezza di impulso per ottimizzare la dinamica e la stabilità dell’azionamento.

Ulteriori caratteristiche hardware comprendono un’interfaccia di servizio USB-C e un collegamento per resistenza di frenatura esterna.

Autotuning per ridurre i tempi di messa in servizio
La messa in servizio del controller avviene tramite il nuovo software E°DriveSet sviluppato da Eckelmann FCS. Il software include una procedura guidata con funzione di autotuning progettata per automatizzare la parametrizzazione degli azionamenti.

Questo approccio riduce significativamente le operazioni manuali normalmente richieste durante la configurazione degli azionamenti industriali, in particolare per i parametri di controllo motore e l’ottimizzazione dei circuiti servo.

Il software centralizza inoltre le funzioni di diagnostica, assistenza e parametrizzazione. Tecnici di manutenzione, ingegneri di commissioning e sviluppatori possono accedere a diversi livelli di configurazione tramite un unico ambiente software.

Le funzionalità di autotuning stanno assumendo crescente importanza nelle applicazioni di produzione automatizzata, robotica industriale e macchine per il packaging, dove i tempi di fermo legati alla configurazione possono influire direttamente sulla produttività.

Contesto aggiuntivo: specifiche tecniche e confronto competitivo
Il mercato dei controller compatti per servoazionamenti comprende diverse piattaforme concorrenti con architetture EtherCAT e funzioni di sicurezza integrate. Tra le soluzioni comparabili figurano le serie SINAMICS S210 di Siemens, la serie Lexium di Schneider Electric e la piattaforma AKD di Kollmorgen.

I criteri tecnici di confronto in questa categoria includono generalmente corrente nominale di uscita, frequenza del circuito di controllo, compatibilità con protocolli encoder, funzioni di sicurezza certificate e capacità automatiche di regolazione del motore.

Le funzioni di autotuning sono diventate un elemento distintivo nelle moderne architetture di motion control. Queste capacità automatizzano l’identificazione del motore e l’ottimizzazione dei parametri di controllo per ridurre i tempi di configurazione e minimizzare gli errori di parametrizzazione.

L’integrazione nativa di EtherCAT negli azionamenti compatti risponde inoltre alla crescente domanda di interoperabilità nelle architetture di produzione digitale e nelle infrastrutture di automazione industriale in tempo reale.

Modificato da Sucithra Mani, redattrice di Induportals – adattato dall’IA.
